Q-Flash Plus c'est quoi ?

Q-Flash Plus de GIGABYTE permet de mettre à jour le BIOS d'une carte mère à l'aide d'une clé USB sans avoir besoin de processeur ou de mémoire montés sur cette carte. On peut donc flasher le BIOS sur une carte mère neuve, encore non montée, ce qui est mon cas.

Le matériel néccéssaire

La carte mère !
L'alimentation.
Les câbles alimentation carte mère 24 broches et alimentation CPU 8 broches.
Le fichier du bios téléchargé.
Une clé USB. Peu importe la taille, une de 4go suffira amplement.
Un "truc" pointu pour appuyer sur le bouton de flash.

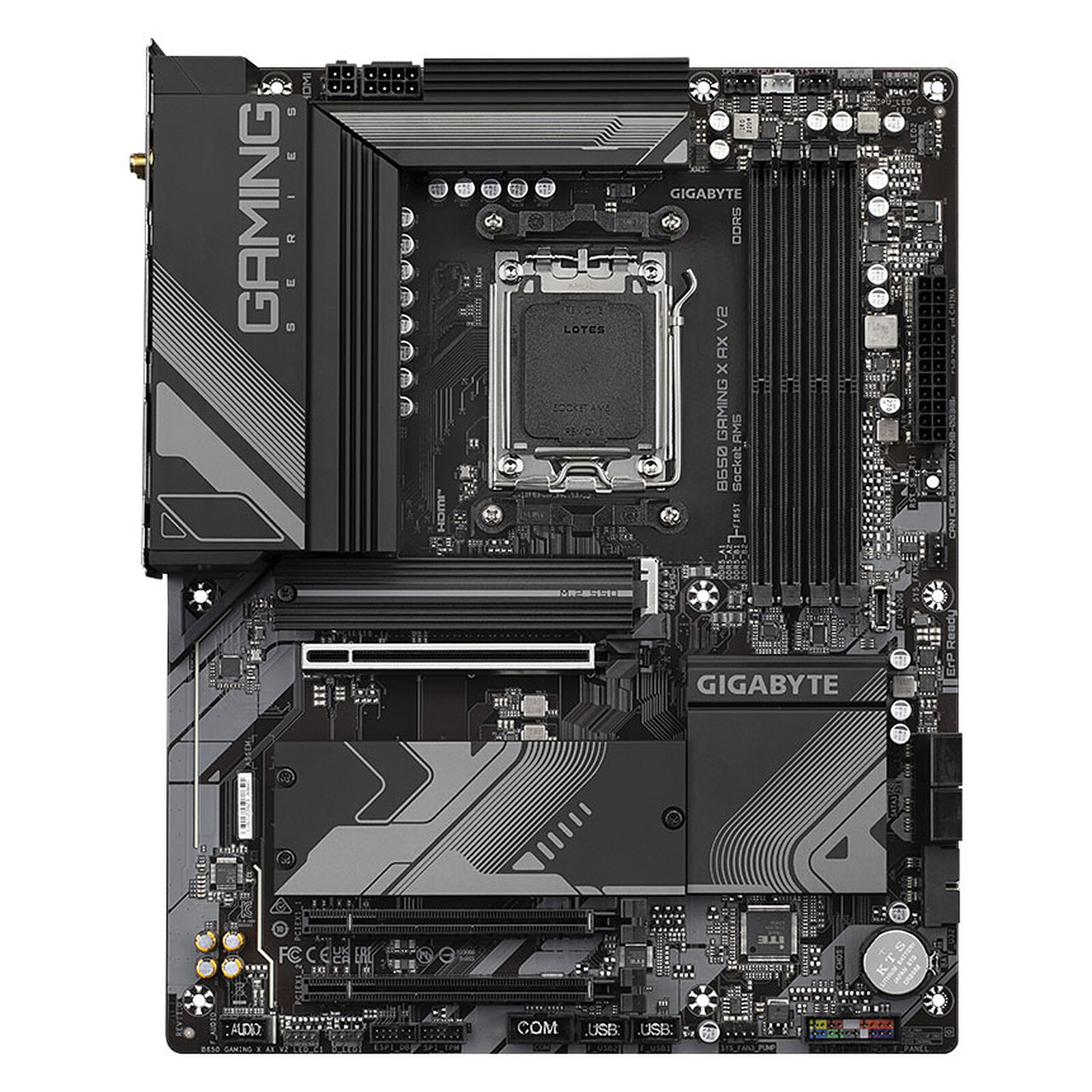

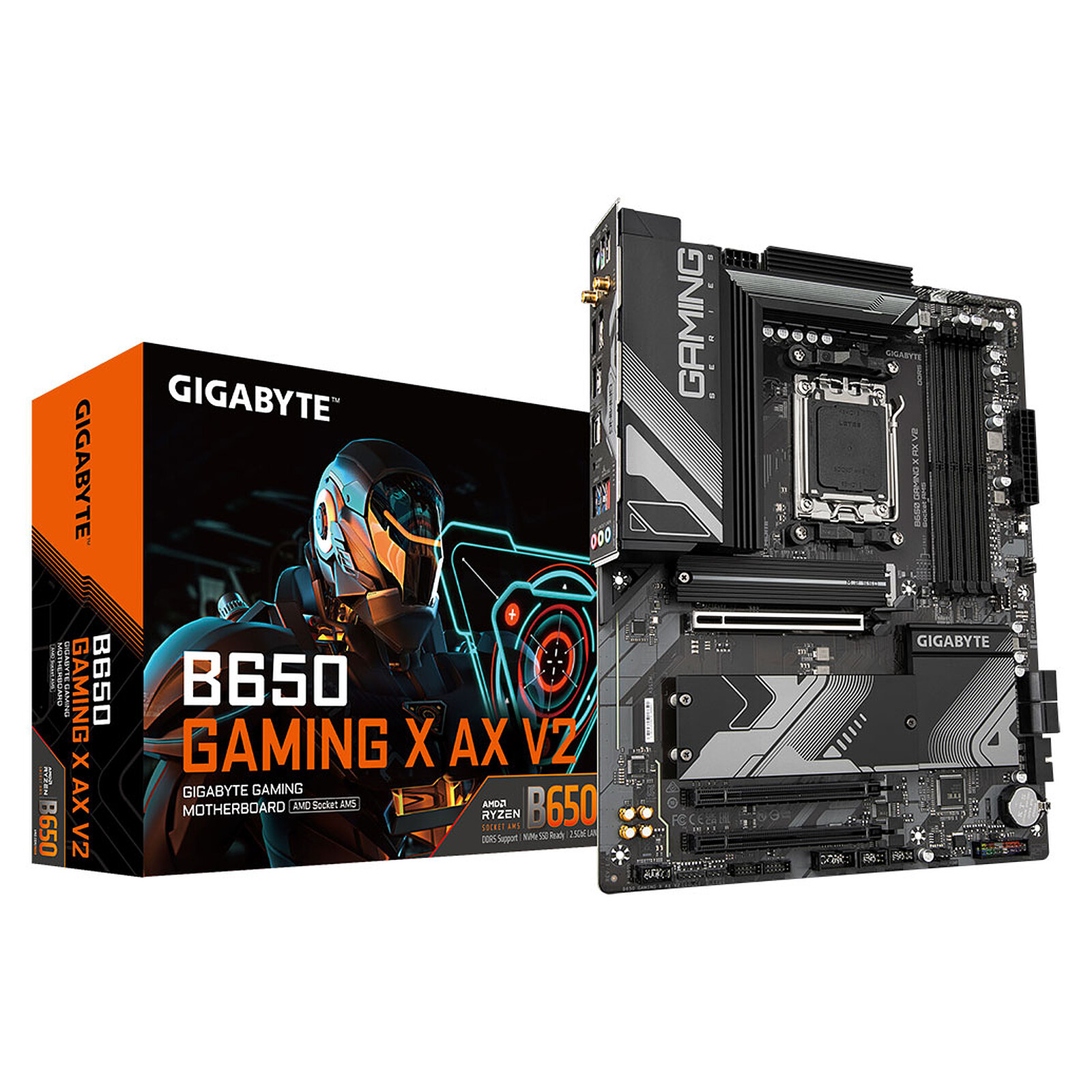

Carte mère Gigabyte B650 GAMING X AX V2

Mon choix s'est porté sur le modèle GIGABYTE. B650 GAMING X AX V2. C'est donc le bios de cette carte que je vais flasher. C'est une procédure similaire pour les autres modèles de chez Gigabyte Q-Flash Plus. Consulter la documentation du modèle de votre carte mère pour les divers branchements.

GIGABYTE France - B650 GAMING X AX V2 (rev. 1.x) Caractéristiques

Procédure de mise à jour du bios

C'est parti ! C'est très simple, Il suffit de suivre quelques procédures simples en respectant bien certaines conditions.

Téléchargement du bios sur le site de gigabyte

La première chose à faire est de télécharger le bios correpondant au modèle de carte mère sur le site de gigabyte. Je n'explique pas comment faire. Je conseille de prendre tout simplement la dernière version.
Dézipper l'archive téléchargée.
Activer l'affichage des extensions de fichiers dans Windows (si ce n'est pas activé).

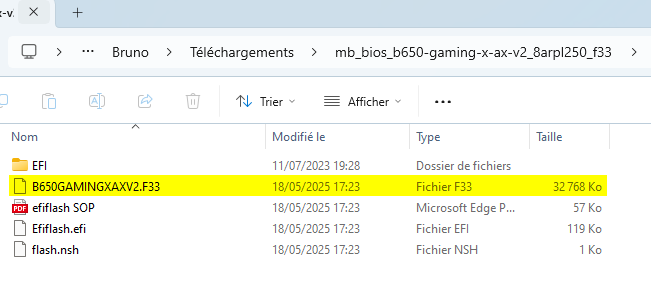

Renommer le gros fichier bios (B650GAMINGXAXV2.F33 pour mon modèle de carte mère) extension comprise en gigabyte.bin (tout en minuscule). On ne s'occuppe pas des autres fichiers pour cette méthode de flashage.

La clé USB

Pas besoin d'une grosse clé. Une de 4go, par exemple, suffit amplement.

Clé vierge formatée en FAT32.
Copier le fichier gigabyte.bin sur cette clé à la racine. Il n'y aura donc que ce seul fichier sur la clé.

Les branchements

Bouton alimentation sur OFF.
Brancher le câble d'alimentaion 24 broches sur la carte mère.
Brancher le câble d'alimentation CPU 8 broches sur la carte mère.
Brancher le câble secteur de l'alimentation.

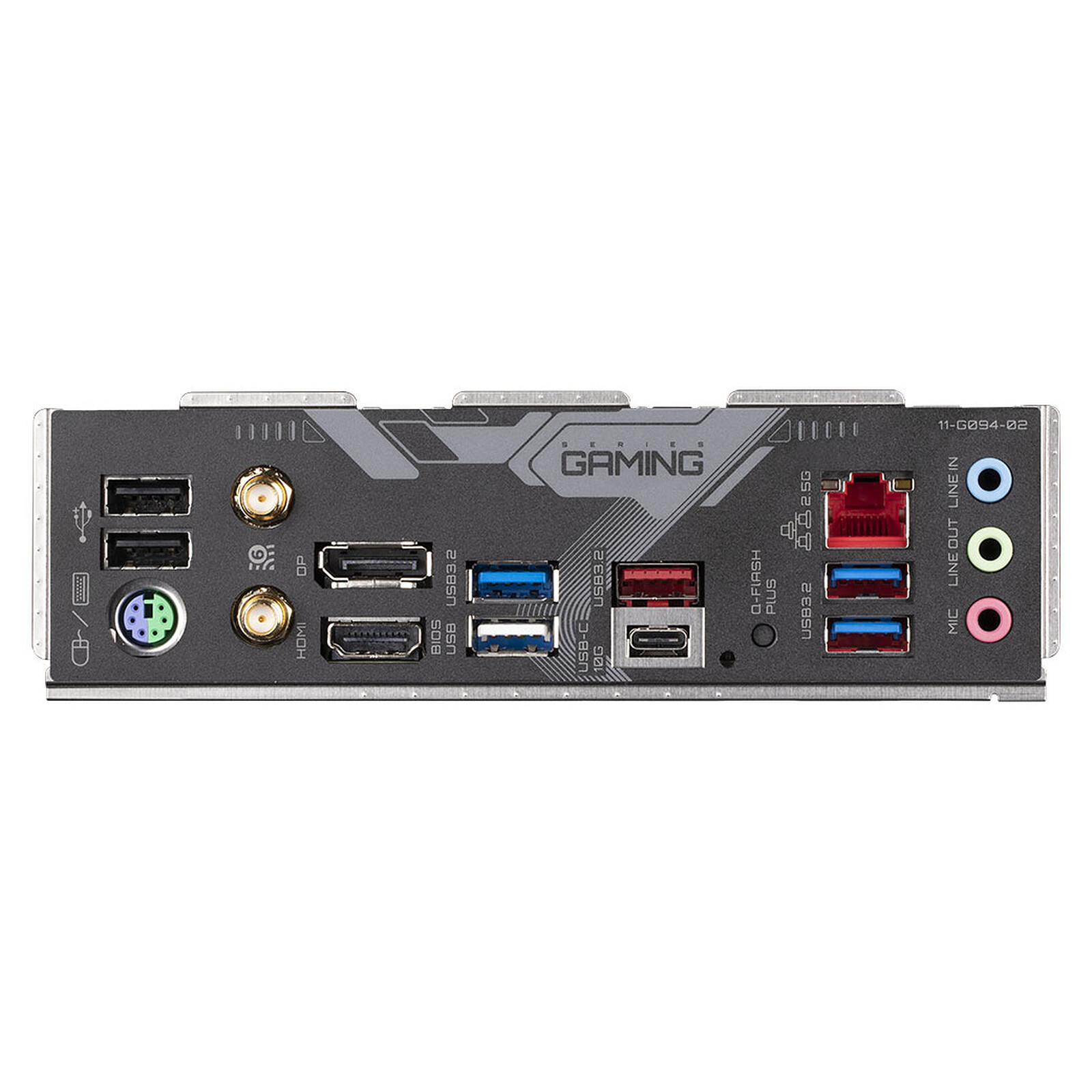

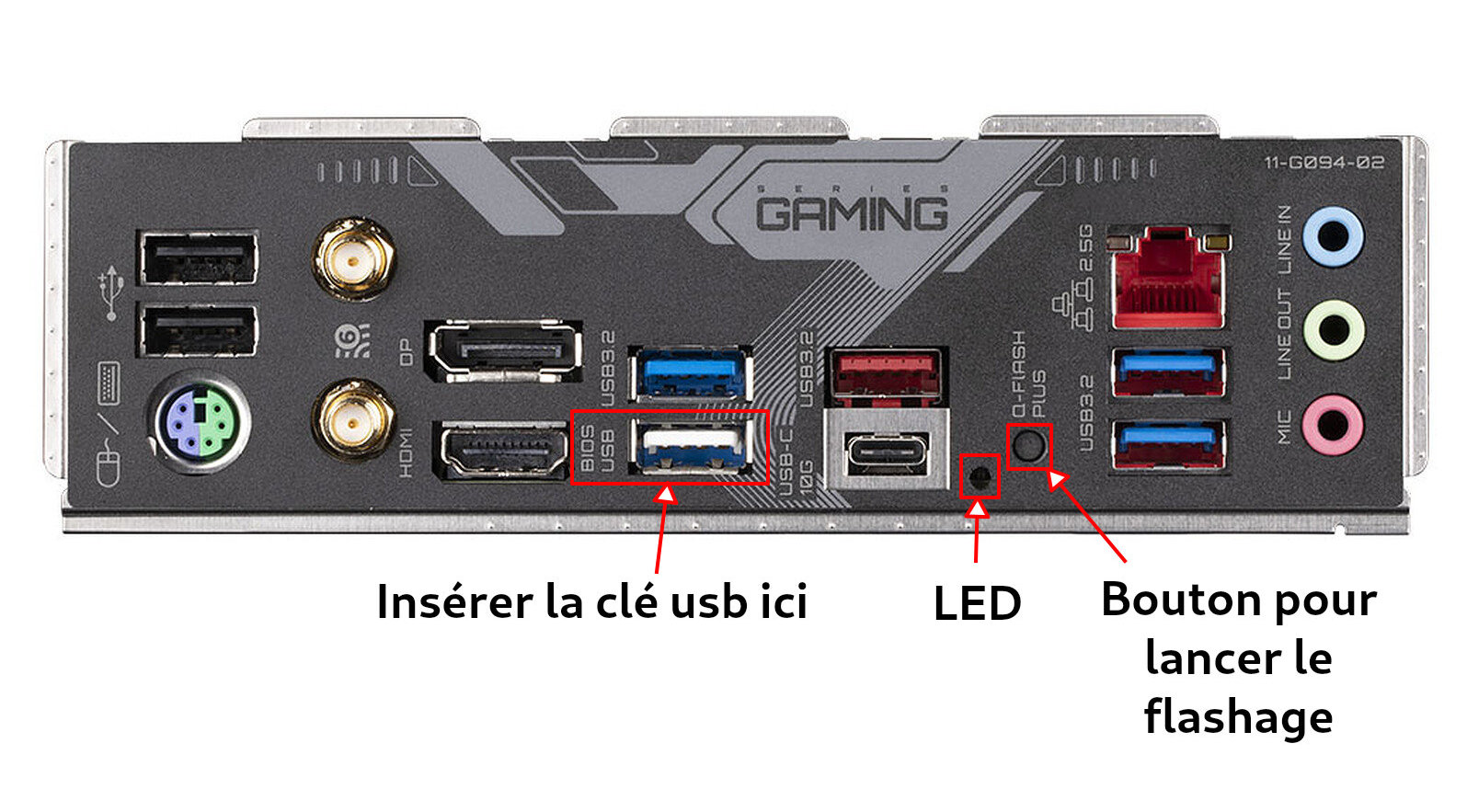

Insérer la clé USB dans le port adéquat. Sur mon modèle il est blanc et marqué BIOS USB. Les autres ports usb ne fonctionneront pas. Consulter la documentation de la carte mère si vous ne savez pas.

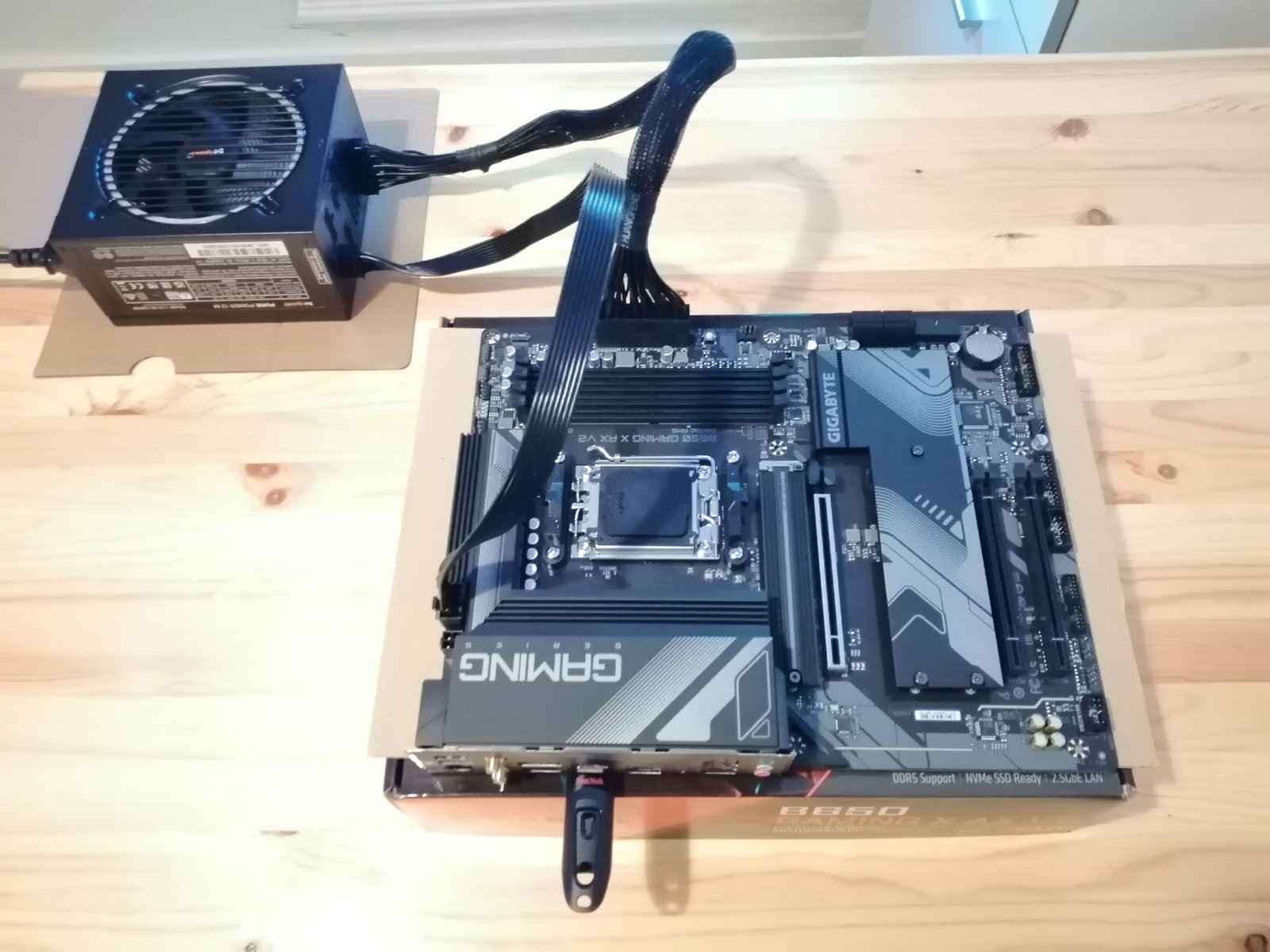

Photo de mon matériel prêt pour la mise à jour du bios. On constate que je n'ai rien installé, pas de processeur, pas de mémoires.... rien ! Que l'alimentation.
Il faut bien quand même du courant !

Le flashage du BIOS

Bouton alimentaion sur ON.
Appuyer sur le bouton avec un truc pointu (indiqué Q-FLASH PLUS sur mon modèle) quelques instants.
La led va clignoter rapidement un instant, puis plus lentement : cela signifie que la mise à jour du bios est en cours.

Flashage en cours...
Quand la led s'éteint, l'opération est terminée (durée de quelques minutes).
On peut tout débrancher.
